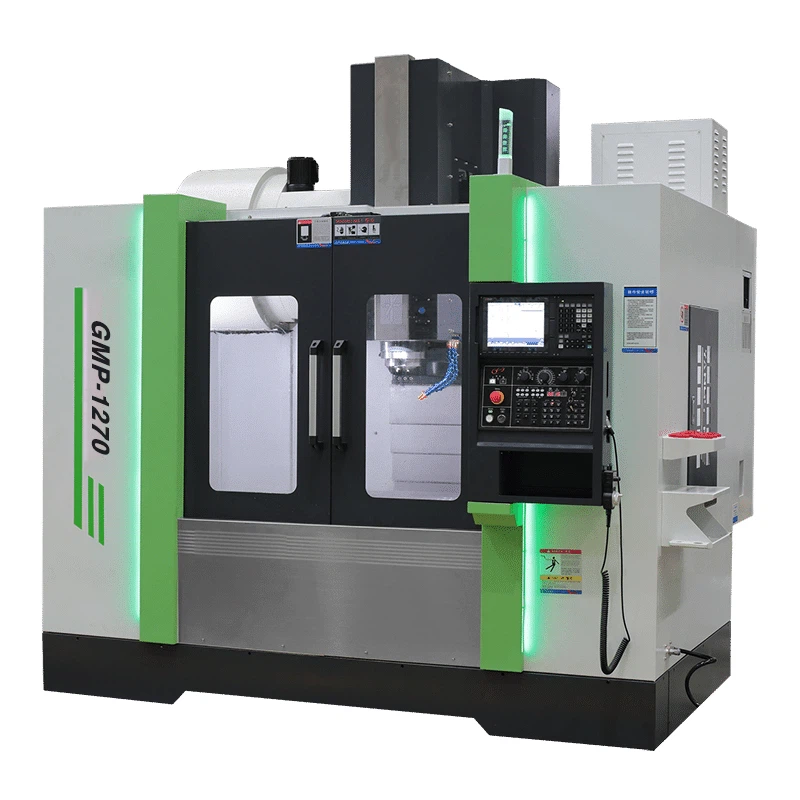

Vertikāla frēzēšanas mašīnu centra apraksts
Vertikālā CNC frēzēšana attiecas uz CNC frēzēšanas operācijām, kurās tiek izmantotas vertikālas frēzēšanas mašīnas. Kā ierosināts nosaukums, mašīnām ir vertikāli orientēti instrumenti. Šis dizains padara tos piemērotus lietošanai gala frēzēšanas darbībās, kurās tiek izmantoti instrumenti ar zobiem perifērijā un sejā. Augstas - Ātruma vārpstas un izvēles rūpnīca - Uzstādīti palešu mainītāji palielina vārpstas izmantošanu un palīdz izveidot vairāku - uzdevumu apstrādes vidi, kas optimizē - laiku.
Strukturālās īpašības
Gulta ir izgatavota no H300 čuguna, atdzesēta, un visas slaidu virsmas ir precīzi pulētas un pārklātas ar importētu apģērbu - izturīgu ādas turcītu - b. Nodrošiniet darbgalda precizitāti un izturību.
1. Plašie un biezie vadotnes nodrošina darbgalda stabilitāti apstrādes laikā.
2..
3. Katra kaste - Way Type Machine pirms iziešanas no rūpnīcas tiek pakļauta novecošanai un lāzera lodīšu testiem.
4. T - formas kolonnas dizains, ultra - plaša pamatne, lai iegūtu maksimālu stingrību ar z - ass traof 700mm.
Vertikāla apstrādes rāmja konstrukcijas pielietojums
1. Kastes daļas
Piemēram, automobiļu motora bloks un pārnesumkārba, darbgaldu vārpstas kaste, dīzeļdzinēja bloks, pārnesumu sūkņa apvalks utt.
2. Sarežģītas virsmas daļas
Sarežģītas izliektas virsmas daļas aviācijā, kosmiskajā aviācijā, transportā un citos laukos, piemēram, izciļņos, gaisa kuģu motora integrālos lāpstiņriteņus, dzenskrūves, pelējuma dobumus utt.
3. Neregulāras daļas
Neviendabīgas detaļas attiecas uz neregulāras formas detaļām (piemēram, kronšteiniem, bāzēm, profilēšanu utt.), Kurām nepieciešama vairāku - stacija jaukta punktu, līniju un virsmu apstrāde.
4. plāksne, piedurkne, plāksnes daļas
Šādos darbos ietilpst plāksne - formas detaļas ar atslēgām un radiālajiem caurumiem, caurumu sistēmām un izliektām virsmām, kas sadalītas uz gala virsmas, vai aksiālo darba vietu, piemēram, atloku bukses, un plāksne - formas detaļas, kuras vairāk apstrādā kreisā roka, piemēram, dažādiem motoriem utt. Utt. Utt. Utt. Utt.
Strukturālās īpašības
|
Veidot |
GMP-1270 |
||
|
Priekšmets |
Specifikācija |
Vienības |
|
|
Ceļojums |
X/y/z ass |
mm |
1200/700/600 |
|
Vārpstas deguns uz darbu galdā |
mm |
15-750 |
|
|
Vārpstas centrs līdz kolonnai |
mm |
785 |
|
|
Trīs - ass ceļvedis |
/ |
Box Way (kapteinis Turcite) |
|
|
Darba galds |
Darba galda izmērs (L*W) |
mm |
1360X600 |
|
Maksimālā tabulas slodze |
kg |
800 |
|
|
T - slots |
mm |
5-22x153 |
|
|
Vārpsta |
Vārpstas konusveida |
ierakstīt |
BBT-50 |
|
Vārpstas ātrums |
rpm |
8000 |
|
|
Vārpstas piedziņas tips |
/ |
Josta |
|
|
Barot |
Ātra šķērsošana (x/y/z) |
M/min |
10/10/10 |
|
Griešanas padeve (x/y/z) |
M/min |
10 |
|
|
Instrumentu mainītājs |
Automātisks muļķu mainītājs |
/ |
Rokas tips |
|
Instrumentu kāta tips |
ierakstīt |
BT50 |
|
|
Instrumentu uzglabāšanas jauda |
Gabals |
24 |
|
|
Maks. Instrumenta diametrs (blakus) |
mm |
105 |
|
|
Maks. Instrumenta diametrs (tukšs) |
mm |
200 |
|
|
Maks. Instrumenta garums |
mm |
350 |
|
|
Maks. Instrumenta svars |
kg |
15 |
|
|
Instrumentu maiņas laiks |
sekst |
4.9 |
|
|
Motors |
Vārpstas motors |
KW |
15 |
|
Trīs - ass servo motors |
KW |
3.0/3.0/4.5 |
|
|
Precizitāte |
Precizitāte |
mm |
±0.01 |
|
Atkārtojamība |
mm |
±0.005 |
|
|
Nepieciešamā jauda |
Enerģijas prasība |
KVA |
30 |
|
Gaisa spiediena prasība |
kg/cm² |
6^8 |
|
|
Citi |
Ārējie izmēri (l*w*h) |
mm |
3600*3500*3200 |
|
Bruto svars |
t |
10 |
|
