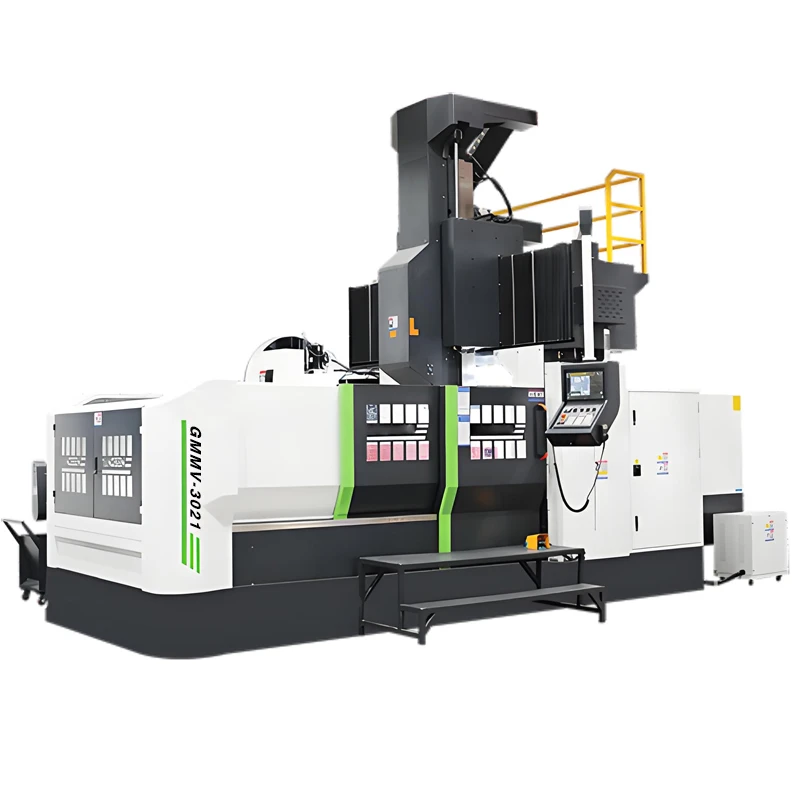

Great Magtech (Xiamen) Electric Co., Ltd ir viens no uzticamākajiem precīzijas gmmv-3021 portāla tipa cnc apstrādes centra ražotājiem un piegādātājiem Ķīnā. Mēs sirsnīgi sveicam jūs mūsu rūpnīcā iegādāties augstas kvalitātes precīzijas gmmv-3021 portāla tipa cnc apstrādes centru. Sazinieties ar mums, lai iegūtu sīkāku informāciju.
Šis portāla{0}}tipa CNC apstrādes centrs ir mūsu vadošais produkts, kas izstrādāts un ražots, lai apmierinātu vissarežģītākās rūpnieciskās apstrādes vajadzības. Tas apvieno progresīvu CNC tehnoloģiju ar izsmalcinātu ražošanas tehnoloģiju, lai nodrošinātu izcilu veiktspēju augstas-precizitātes apstrādes jomā. Šis apstrādes centrs var nodrošināt nepārspējamu apstrādes precizitāti un stabilitāti gan veidņu ražošanā, gan kosmosa rūpniecībā, automobiļu rūpniecībā vai precīzajā apstrādē.
Gantry tipa CNC apstrādes centra iezīme
1, vārpsta
Galvenās vārpstas motors caur sakabi tiek virzīts uz galvenās vārpstas galu. Motors samazina vārpstas termisko deformāciju, izmantojot nemainīgu-temperatūras dzesēšanu, tādējādi uzlabojot vārpstas precizitāti un darbgalda apstrādes precizitāti. Vārpstu grupa izmanto Taivānas BBT50 augstas-stingrības vārpstu, gredzenveida-izsmidzināšanas dizainu ar augstu precizitāti un augstu veiktspēju. Galvenā vārpsta satver instrumentu ar tauriņatsperi uz galvenās vārpstas, iedarbojoties uz instrumenta roktura vilkšanas tapu caur četru -ziedlapu spīļu atvēršanas mehānismu ar spriegošanas spēku. Darbgaldam ir vārpstas orientācijas un stingras vītņošanas funkcijas.
Galveno vārpstu pēc izvēles var aprīkot ar BF pārnesumkārbu, lai panāktu lielas un zemas{0}}apgriezienu izmaiņas, izmantojot automātisko pārnesumu pārslēgšanu un pakāpeniski mazāku ātruma regulēšanu katrā ātrumā.
2, katras ass padeves transmisija
Visas X, Y un Z transmisijas izmanto maiņstrāvas servomotorus kā strāvas avotus un lodveida skrūves kā transmisijas sastāvdaļas. Lodveida skrūve ir nekustīgi atbalstīta abos galos, atbalstīta ar importētiem īpašiem precīzijas gultņiem un iepriekš-izstiepta divos virzienos, lai nodrošinātu skrūves padeves stingrību un kalpošanas laiku. Y-ass skrūve ir aprīkota ar uzlabotu atbalsta atbalsta konstrukciju, kas var efektīvi novērst precizitātes kļūdu, ko izraisa lielās-gājiena skrūves smaguma centra noliekšanās. Z-ass motoram ir automātiska bremzēšanas funkcija. Strāvas padeves pārtraukuma gadījumā automātiskā bremze cieši noturēs motora vārpstu, lai tā nevarētu griezties.
3. Vadošās sliedes forma
X-ass virzošo sliežu pārim ir divas lielas-noslodzes lineārās vadošās sliedes ar zemu berzes koeficientu un augstu jutību; neliela vibrācija lielā ātrumā un bez šļūdes mazā ātrumā. Piedziņas vārpstai ir augsta pozicionēšanas precizitāte un lieliska servo piedziņas veiktspēja; tajā pašā laikā tai ir liela slodzes-nestspēja un laba griešanas pretvibrācijas veiktspēja, kas var uzlabot darbgalda dinamiskos raksturlielumus un palielināt darbgalda precizitāti, stabilitāti un kalpošanas laiku;
Y-ass šķērssijas virzošo sliežu pārī tiek izmantotas divas lielas-noslodzes lineārās vadotnes, kas sakārtotas pakāpju konfigurācijā, nodrošinot lielu laidumu un pietiekamu lieces un vērpes stingrību.
Z-ass virzošo sliežu pārim ir četras lielas-noslodzes lineārās vadotnes un 10 slīdņi, lai apstrādes laikā nodrošinātu vienmērīgu griešanu.
Parametri
| Modelis | GMMV-3021 | ||
| Priekšmets | Specifikācijas | Vienības | |
| Ceļot | X-Ass | mm | 3000 |
| Y-Ass | mm | 2100 | |
| Z-Ass | mm | 1000 | |
| Vārpstas deguns līdz darba galdam | mm | 200-1200 | |
| Trīs{0}}ass vadotne | X/Y/Z lielas slodzes veltņa lineārā vadotne | ||
| Durvju platums | 2100 | ||
| Auna tips | T-Veids | ||
| Darba galds | Darba galda izmērs (L*W) | mm | 3200*1700 |
| Maksimālā galda slodze | t | 8 | |
| T-Slots | mm | 9-22*180 | |
| Vārpsta | Vārpstas tips | veids | BBT-50 |
| Vārpstas apgriezieni | apgr./min | 6000 | |
| Vārpstas piedziņas veids | DDS | ||
| Barošana | Ātrā traversa (X/Y/Z) | m/min | 12/15/15 |
| Griešanas padeve (X/Y/Z) | m/min | 12 | |
| Instrumentu mainītājs | ATC | 24 (opcija: 40/60) | |
| Motors | Vārpstas motors | KW | 15/18,5 (143-236 Nm) |
| Trīs-ass servomotors | KW | 3/3/3 (36 Nm) | |
| Nepieciešama jauda | Jaudas prasība | kva | 45 |
| Gaisa spiediena prasība | kg/cm² | 6^8 | |
| Citi | Ārējie izmēri (L*W*H) | mm | 8440*5850*5350 |
| Bruto svars | t | 28 | |
Standarta piederumi
| Strāvas un elektriskās sistēmas | Izlīdzināšanas skrūves un paliktņi | Ķēdes tipa skaidu konveijers un grozs |
| Pneimatiskā sistēma | Siltummaiņa elektriskajam skapim | Dzesēšanas sistēma |
| Aizsargpārvalks | Divkāršs{0}}skrūves tipa skaidu konveijers | Daļēji-slēgts aizsargs |
Iespējas
| Mērīšanas un testēšanas iekārtas | Rotācijas galds | Eļļas miglas sistēma | Gaisa kondicionieris |
| CTS | Skaidu konveijera sistēma | Eļļas skimmers | Servo sistēma |
| 40T ATC | Rotācijas galds | 90 grādu manuālā frēzēšanas galviņa | 90 grādu automātiskā frēzēšanas galviņa ar AHC |
