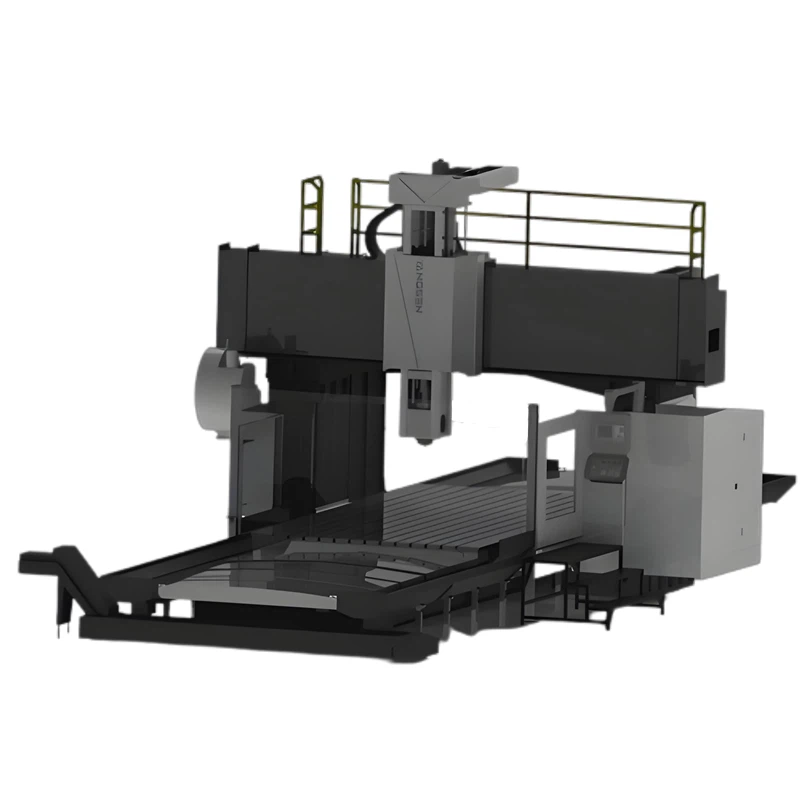

Personas apstrādes centrs ir uzlabota ražošanas tehnoloģija, kuras dizainam ir vārpsta z - ass komplekts perpendikulāri darbam. Šis izkārtojums nodrošina lielu elastību un precizitāti lielu un sarežģītu darbu apstrādei. Kopējā struktūra sastāv no izturīgas dubultās kolonnas un augšējā stara, veidojot stabilu portāla rāmi, kas ne tikai uzlabo darbgalda stingrību un stabilitāti, bet arī paplašina apstrādes diapazonu.
Iezīmēt
Crossbeam atrodas starp divām kolonnām un parasti ir aprīkota ar vairākām kustīgām asīm, ļaujot instrumenta galvai precīzi pārvietoties X, Y un Z asīs. Šī multi - ass savienojuma spēja ļauj Gantry apstrādes centram veikt sarežģītus apstrādes uzdevumus, piemēram, frēzēšanu, urbšanu, griešanu un gravēšanu utt., Piemēroti dažādiem materiāliem, ieskaitot, bet ne tikai metālu, plastmasu, koku utt.
Divkāršais - Gantry apstrādes centra kolonnu dizains ne tikai nodrošina plašu apstrādes vietu, bet arī ļauj pārstrādāt smagos darbus. Liela slodzes ietilpība un precīza šī darbgalda vadība padara to par ideālu izvēli tādām nozarēm kā kosmiskais aviācija, automobiļu ražošana, pelējuma izgatavošana un smaga apstrāde.
CNC apstrādes centra portāla mašīnas parametri
|
Veidot |
GMMV-5030 |
||
|
Priekšmets |
Specifikācija |
Vienības |
|
|
Ceļojums |
X - ass |
mm |
5000 |
|
Y - ass |
mm |
3200 |
|
|
Z - ass |
mm |
1000 |
|
|
Vārpstas deguns uz darbu galdā |
mm |
250-1250 |
|
|
Trīs - ass ceļvedis |
X/y/z smagas slodzes rullīšu lineārais ceļvedis |
||
|
Durvju platums |
3000 |
||
|
RAM tips |
T - tips |
||
|
Darba galds |
Darba galda izmērs (L*W) |
mm |
6400*2600 |
|
Maksimālā tabulas slodze |
t |
18 |
|
|
T - slots |
mm |
13-28*200 |
|
|
Vārpsta |
Vārpstas tips |
ierakstīt |
BBT-50 |
|
Vārpstas apgriezieni |
rpm |
6000 |
|
|
Vārpstas piedziņas tips |
DDS |
||
|
Barot |
Ātra šķērsošana (x/y/z) |
M/min |
12/15/15 |
|
Griešanas padeve (x/y/z) |
M/min |
12 |
|
|
Instrumentu mainītājs |
ATC |
24 (opcija: 40/60) |
|
|
Motors |
Vārpstas motors |
KW |
15/18,5 (143-236 nm) |
|
Trīs - ass servo motors |
KW |
6/3/3 (38/36/36 nm) |
|
|
Precizitāte |
Precizitāte |
mm |
0.03/0.02/0.015 |
|
Atkārtojamība |
mm |
0.018/0.015/0.01 |
|
|
Nepieciešamā jauda |
Enerģijas prasība |
KVA |
50 |
|
Gaisa spiediena prasība |
kg/cm² |
6^8 |
|
|
Citi |
Ārējie izmēri (l*w*h) |
mm |
11600*6050*5420 |
|
Bruto svars |
t |
50 |
|
Standarta piederumi
|
Vārpstas dzesēšanas šķidruma sistēma |
Stingra pieskaršanās |
Divkāršs LED darba gaisma |
Gatavota kaste |
|
Automātiska eļļošanas sistēma |
Elektriskā skapja siltuma apmaiņa |
LED 3 krāsu brīdinājuma gaisma |
Izlīdzināšanas skrūves un spilventiņi |
|
Semi - slēgts aizsargs |
Divkāršs - skrūvju tipa mikroshēmu konveijers |
Ķēdes tipa mikroshēmu konveijers un ratiņi |
M30 Auto Off |
Iespējas
|
Optiskā lineārā skala |
Strādnieku zonde |
Eļļas miglas sistēma |
Manuāls/daļēji - Auto 90Milling Head |
|
CTS |
Mikroshēmu konveijera sistēma |
Eļļas skimmers |
Auto detaļu zondes mērīšanas sistēma |
|
20t/40t/60t ATC |
Rotācijas galds |
