Great Magtech (Xiamen) Electric Co., Ltd ir viens no uzticamākajiem vertikālo cnc virpu mašīnu kustīgo staru vtl-200a ražotājiem un piegādātājiem Ķīnā. Mēs sirsnīgi sveicam jūs no mūsu rūpnīcas iegādāties augstas kvalitātes vertikālās CNC virpas, kas pārvietojas ar kustīgu staru vtl-200a. Sazinieties ar mums, lai iegūtu sīkāku informāciju.
Vertikālo CNC virpu mašīnu apraksts
Virpas iekārta izmanto konstrukciju ar pilnīgu galvenās mašīnas aizsardzību un centralizētu mehānisko, elektrisko un hidraulisko sistēmu izkārtojumu. Tas galvenokārt sastāv no mašīnas, instrumentu turētāja, X, Z virziena kustības un darba galda ass griešanās, frēzēšanas ass B, darbības konsoles, automātiskā skaidu konveijera, automātiskās eļļošanas, hidrauliskās sistēmas, instrumentu žurnāla, aizsardzības, elektroniskās vadības sistēmas un elektroniskās vadības kārbas. Darbgaldu var aprīkot ar in-darbgaldu iestatīšanas ierīci, kas var realizēt automātisku instrumentu maiņas ierīci, automātisko apstrādi, uzlabot apstrādes kvalitāti un samazināt ekspluatācijas izmaksas.

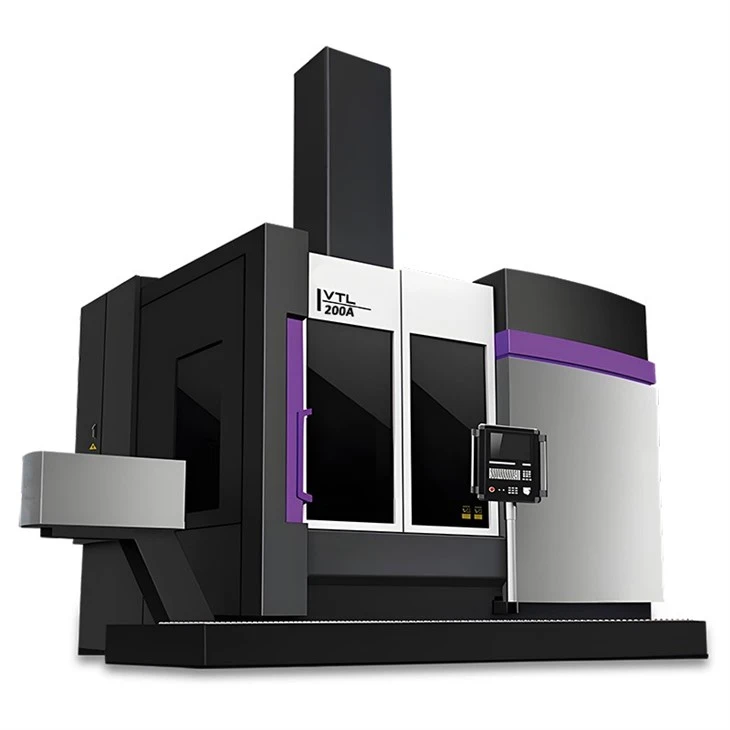

VTL-200A vertikālās CNC virpas strukturālās īpašības
Šī vertikālā virpa ir aprīkota ar progresīvām un uzticamām elektromehāniskām sastāvdaļām no mājām un ārzemēm, un tai ir lieliska konstrukcijas veiktspēja. Tam ir augsta stingrība, saprātīga struktūra, automātiska instrumentu maiņa, augsta automatizācijas pakāpe, viegla darbība, drošība un uzticamība. Tas ir piemērots ātrgaitas tērauda instrumentiem,{2}}karbīda instrumentiem un dažādiem augstas veiktspējas{3}}instrumentiem, kā arī var apstrādāt apstrādājamos priekšmetus, kas izgatavoti no melnajiem metāliem, krāsainajiem metāliem un dažiem nemetāliskiem materiāliem. Tas var pabeigt iekšējo un ārējo cilindrisko virsmu, iekšējo un ārējo konisko virsmu, plakņu, rotējošo virsmu, rievu, vītņu u.c. virpošanas procesus.
Vertikālās virpas pamatne ir izgatavota no augstas -izturības pelēkā čuguna kopumā, atkvēlināta un novērsta spriedze- pirms smalkās apstrādes. Pamatne veidota ar abpusēji simetrisku konstrukciju, apvienojot gredzenveida stiegrojuma ribiņas un vienādi sadalītas radiālās stiegrojuma ribas, un racionāli izkārtojot trīsstūrveida stiegrojuma ribas, lai pamatne būtu ciets veselums, novēršot deformāciju, ko izraisa izliekšanās un vibrācija; padarot pamatni ar augstu izturību, stingrību un seismisko pretestību, kā arī uzlabojot statisko un dinamisko stingrību. Pamatni atbalsta plakanais gultnis, un to centrē divrindu-cilindriskais rullīšu gultnis. Pamatne ir piestiprināta pie VTL pamatnes caur darbgalda stiprinājumu, un visas pārējās darbgalda sastāvdaļas ir piestiprinātas pie šīs pamatnes.
precizitātes ziņojums no lāzera
Z-ass dati ir šādi:
Pretdarbība: 0,0064
Pozicionēšanas precizitāte: 0,011434
Atkārtojamība: 0,004025
Pozīcijas novirze: 0,0058
X-ass dati ir šādi:
Pretdarbība: 0,0018
Pozicionēšanas precizitāte: 0,013755
Atkārtojamība: 0,005931
Pozīcijas novirze: 0,0119
Visas mērvienības ir milimetros (mm).
Vertikālās virpas mašīnas parametri
| Vienums | Vienība | Specifikācija | |
| Galvenie parametri | Darbagalda diametrs | mm | 1800 |
| Maksimālais rotācijas diametrs | mm | 2100 | |
| Maksimālais pagrieziena diametrs | mm | 2000 | |
| Maksimālais sagataves augstums | mm | 1800 | |
| Maksimālais sagataves svars | Kg | 10000 | |
| Maksimālais darba galda griezes moments | N．m | 22500 | |
| Galvenā zoba riteņa kaste | Vārpstas apgriezienu diapazons | r/min | 1.5-200 |
| Darbagalda ātruma maiņas pārnesums | bloks | Divi{0}}bezgalīgi ātrumi | |
| Galvenā motora izejas jauda | 30 minūšu vērtējums | kW | 45 |
| Nepārtraukts vērtējums | kW | 37 | |
| Slīdošais spilvens | Ram korpusa šķērsgriezuma{0}}izmēri | mm × mm | ☑220X220 |
| X -ass gājiens | mm | -100-+1650 | |
| Z-ass pārvietošanās | mm | 1200 | |
| Sija | Šķērssiju ceļošana | mm | 1200 (6X200) |
| Padeves ātrums | Griešanas padeves ātrums | mm/apgr | 0,2 ~ 1000 mm/min |
| Ātrs padeves ātrums | mm/min | 6000 | |
| Instrumentu turētājs | Viens instrumentu turētājs | 1 | |
| Virpošanas rīku joslas izmērs | mm × mm | 32×32 | |
| Rīku žurnāls | Broach tipa T tips | Instrumentu skaits | 8 |
| Svars | Kopējais darbgalda svars | Kg | Apmēram 39 500 |
| Sistēma | CNC ierīces modelis | FANUC oi TF | |
| Mašīnas izskats | Garums × platums × augstums | mm × mm × mm | 6700x4250x |
| 6500 | |||
| Kopējais elektroenerģijas avots | Spriegums | V | AC380 |
| Sprieguma svārstību diapazons | -10 līdz 10% | ||
| frekvence | Hz | 50 ±1 | |
| Kopējā jauda | kW | 60 | |
| Kopējais enerģijas avots | Galvenais motors | kW | 37/45 |
| Hidrauliskais motors | kW | 2.2 | |
| Dzesēšanas sūkņa motors | kW | 0.75 | |
| X -ass servomotors | Nm | 22 | |
| Z -ass servomotors | Nm | 22 | |
| Pacelšanas motors | kW | 6.5 | |
| NC vienība | KVA | 0.05 | |
| Vadības panelis | KVA | 0.02 | |
| Ventilatora motora dienasgaismas spuldze utt. | kW | 0.16 | |
| Skaidu konveijera motors | kW | 0.75 | |
| Hidrauliskās sistēmas spiediens | Mpa | 5 | |
